NPSにデータセンター接続機能を追加するには、コネクタモジュールをご契約ください。

対応するデータセンター構内で、お客様機器及び対応IIJサービス機器を直接接続できます。

品目

コネクタモジュールには、以下の品目があります。

接続方式

本モジュールには、以下の接続方式があります。

対応IIJサービス

接続方式でユニット提供を選択することにより、本モジュールは以下のサービスに接続できます。

• IIJ広域ネットワークサービス
• IIJマネージドVPN PROサービス
• IIJマネージドファイアウォールサービス
• マネージドルータサービス
• IIJマネージドIPS/IDSサービス
• IDゲートウェイサービス

対応データセンター

• 練馬DC（東京都練馬区）
• 高津DC（大阪府大阪市中央区）

機能

コネクタモジュールの機能を示します。

物理構成

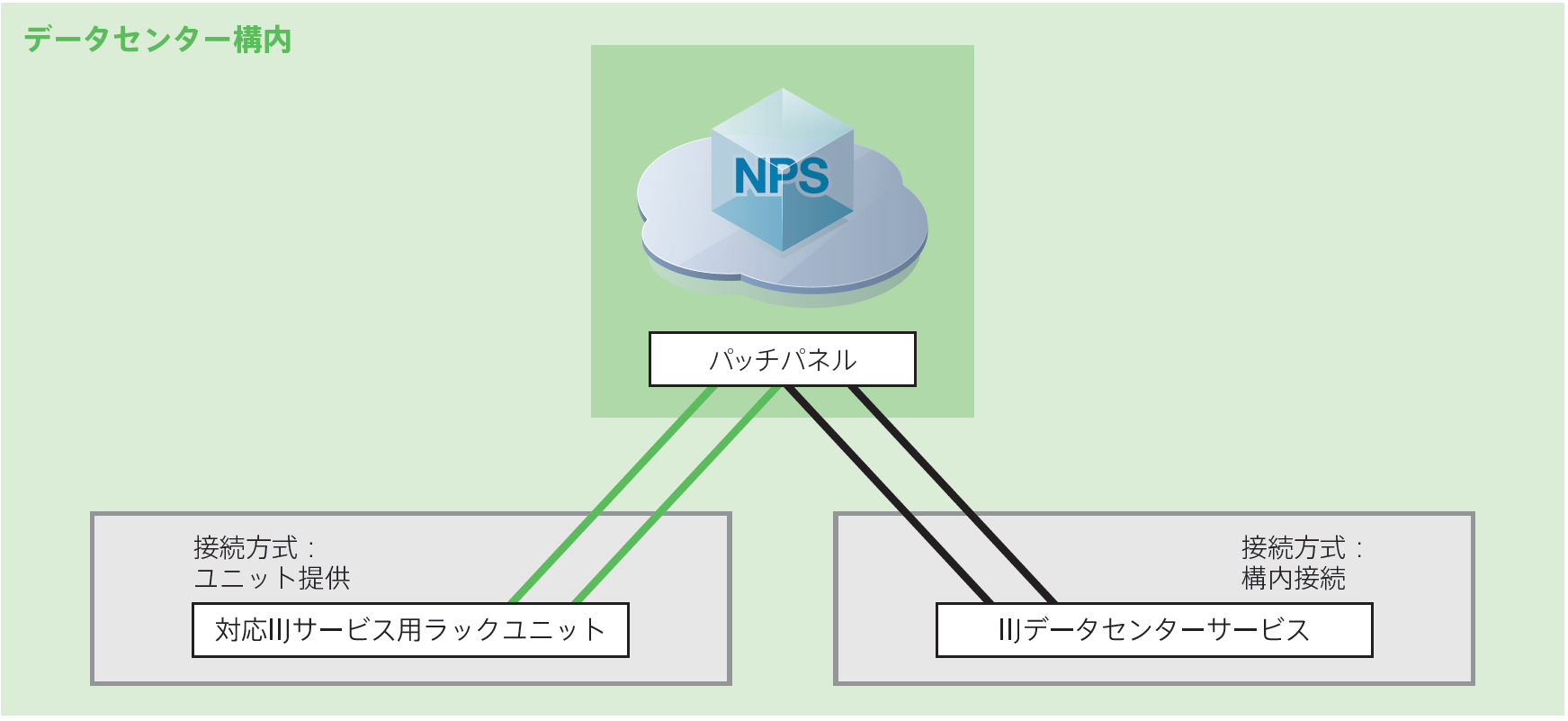

構成例

対応データセンターで、以下のように接続します。

接続方式がユニット提供の場合、対応IIJサービスとパッチパネル間のケーブル、対応IIJサービス同士を接続する場合のケーブルを提供します。
接続方式が構内接続の場合、IIJデータセンターサービスで提供するラックまでの構内配線(UTPケーブルに限る)を提供します。なお、利用開始後に構内配線回線の変更はできません。
また、以下の作業はお客様が実施してください。

• ご契約時の構内回線とお客様機器の接続
• ご解約時の構内回線とお客様機器の接続解除

インタフェース仕様

 お客様機器と接続する弊社設備のインタフェース仕様は以下のとおりです。

注意事項

本モジュールに接続するお客様機器では、対象VLANのSTPを無効にするか、接続インタフェースでBPDUフレームをフィルタしてください。
L2ループを検知（BPDUのフレームを受信）した場合や、ブロードキャスト及びマルチキャスト通信を一定量観測した場合、弊社設備を保護するために通信を遮断させる場合があります。

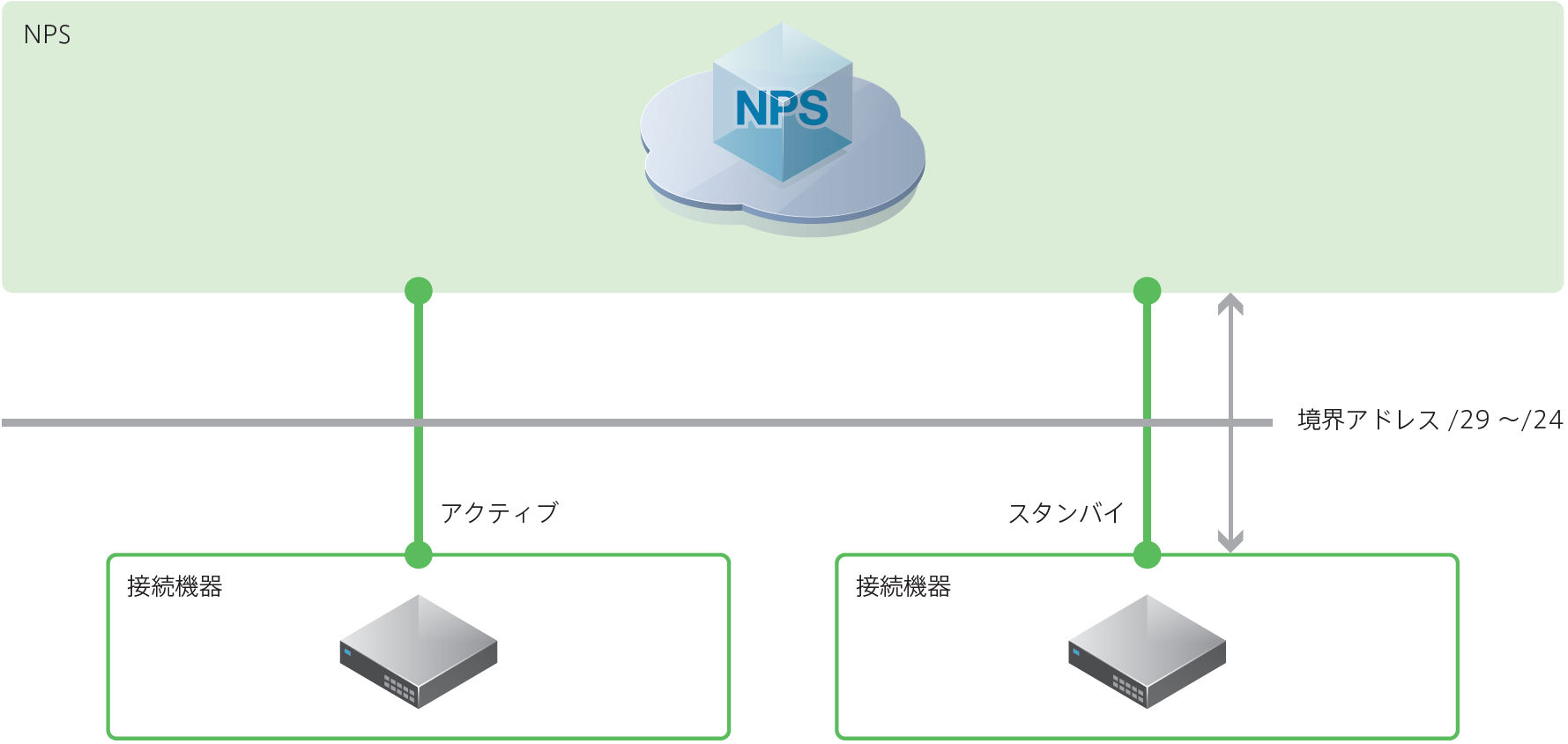

論理構成

BGP仕様

ルーティング方式にBGPを選択した場合は、以下の仕様で接続します。

※お客様機器からのBGP Attributeによるトラフィック制御はサポート対象外です。

パケットフィルタ

本モジュールとNPSとの接続点を通過するパケットに対して、通信制御ができます。

契約条件

NPSグループごとに、本モジュールを1つまでご契約になれます。
