WANモジュール及びWANアクセスを利用して構築するWANの構成例を示します。

以下に該当しない構成でも、条件により提供できる場合があります。

シングルスターシングルエッジ

1つのNPSに1つのWANモジュールを追加し、お客様拠点ごとに1つのWANアクセスを利用する構成例です。冗長性はありません。お客様拠点の回線を、回線品目から選択できます。

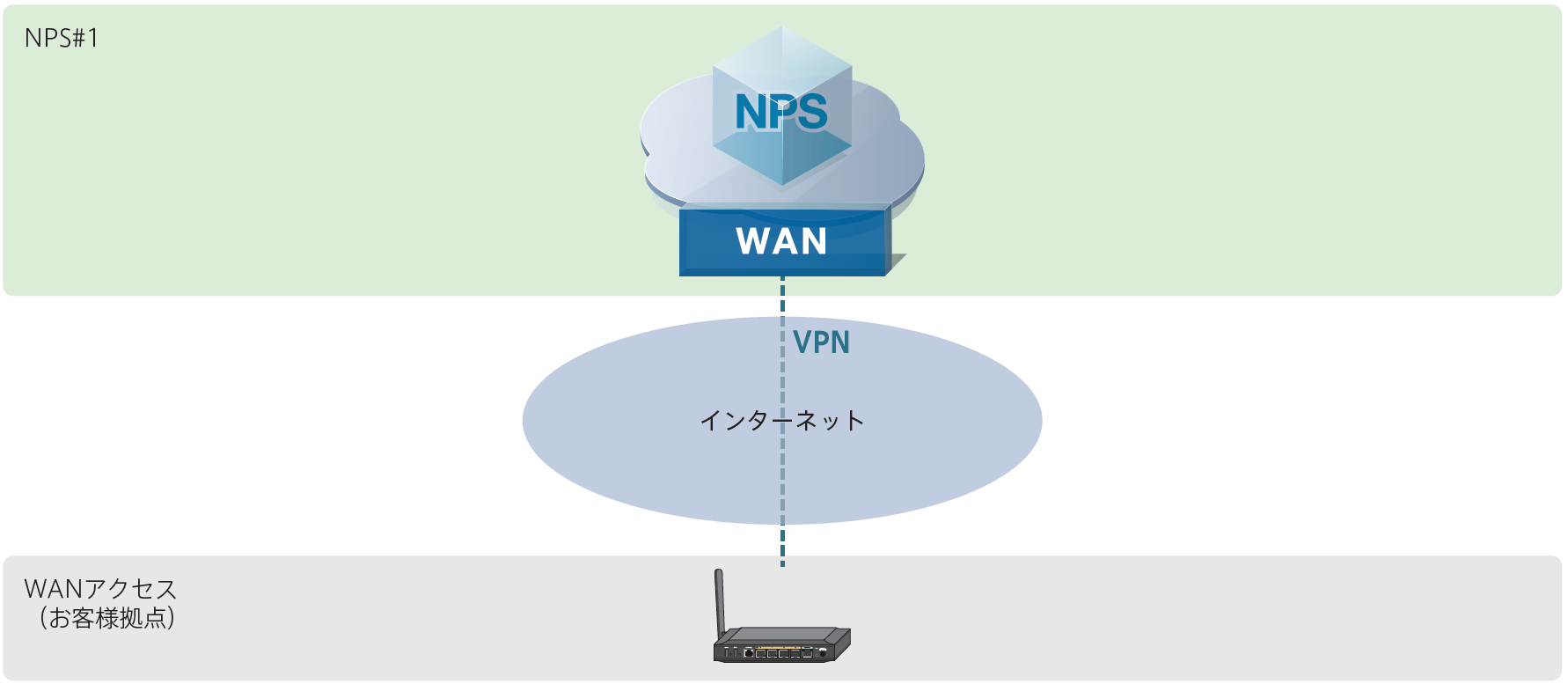

インターネットVPNによるシングルスターシングルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-1
• WANアクセス WE-1、WE2またはWE3（お客様拠点ごとに1つ必要）
  • お客様拠点ごとに回線を1つ選択

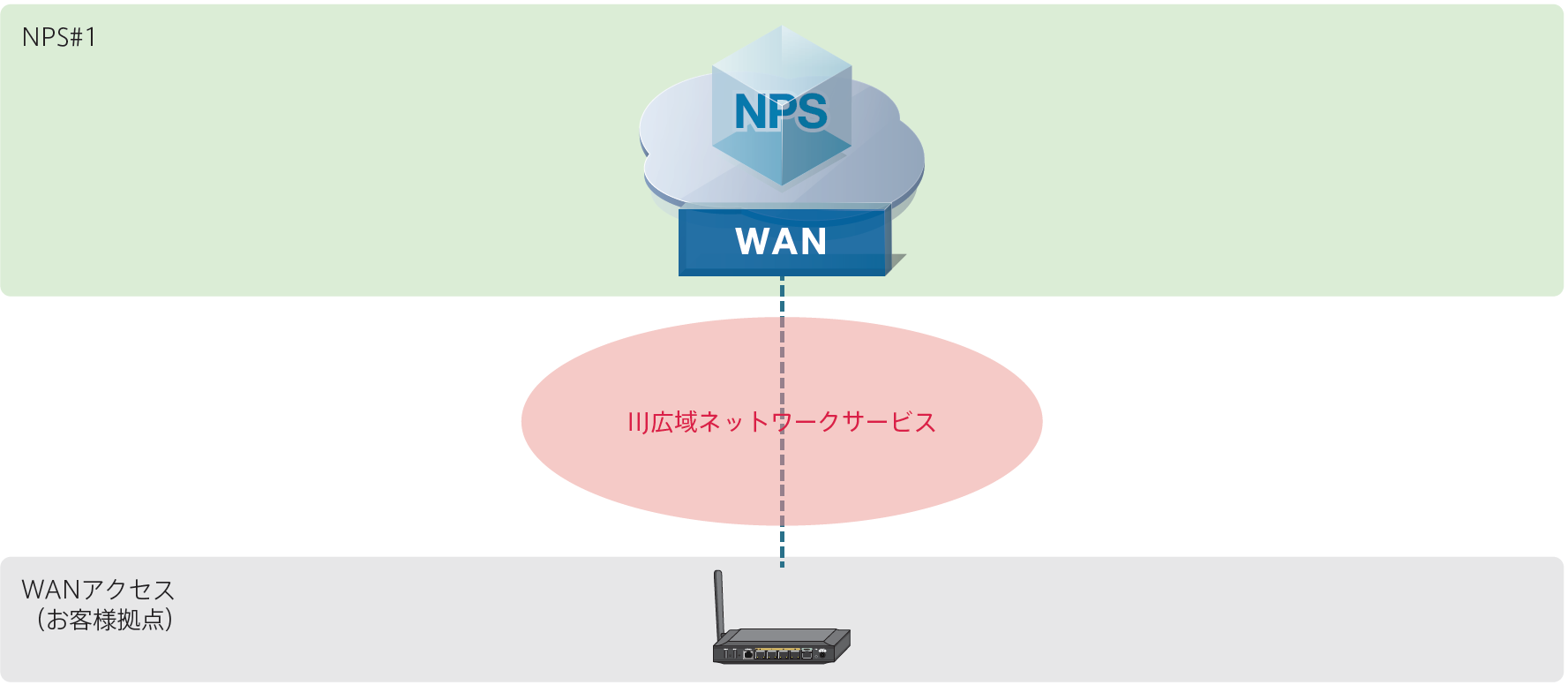

IIJ広域ネットワークサービス（網型専用線）によるシングルスターシングルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-3
• WANアクセス WE-1、WE2またはWE3（お客様拠点ごとに1つ必要）
  • 閉域を選択

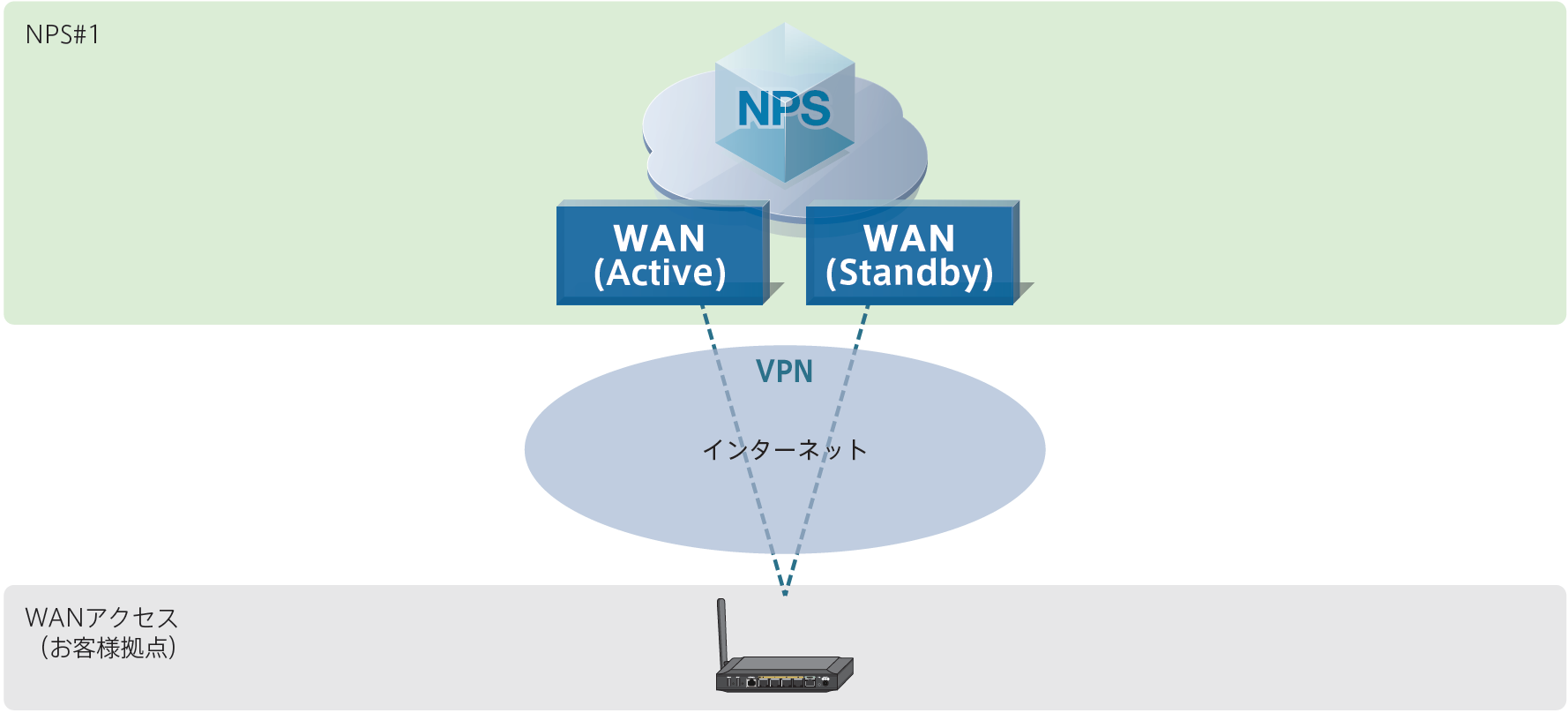

デュアルスターシングルエッジ

1つのNPSにアクティブ・スタンバイのVPN親拠点機能を追加します。アクティブ側が障害などにより停止した場合は、自動的にスタンバイ側に切り替える構成です。WANモジュールに耐障害性があります。

以下のように品目を選択します。

• NPS
• WANモジュール WP-2
• WANアクセス WE-1、WE2またはWE3（お客様拠点ごとに1つ必要）
  • お客様拠点ごとに回線を1つ選択

※網型専用回線によってWANを構築する場合は、本構成を使用できません。

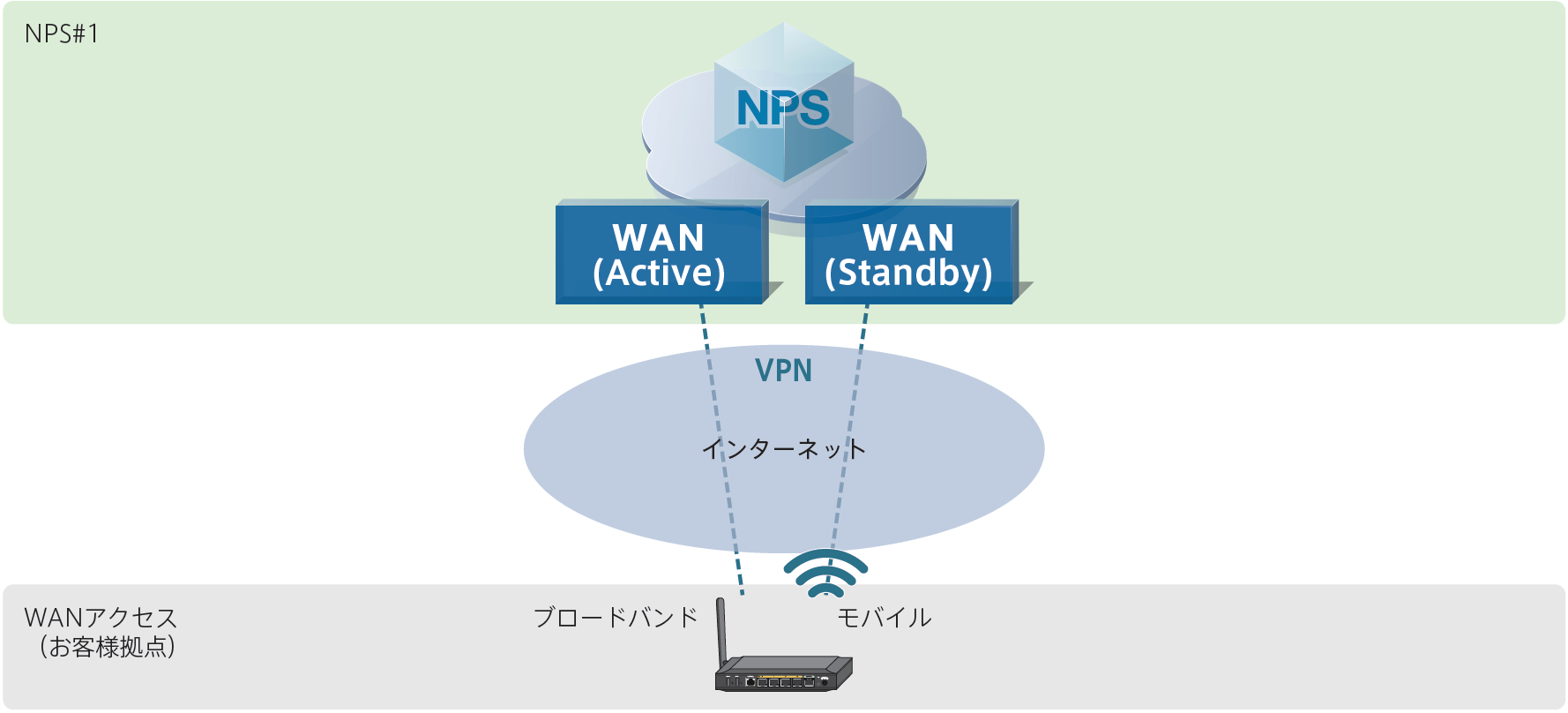

デュアルスターシングルエッジ（モバイルバックアップ）（受注停止）

デュアルスターシングルエッジ構成に加え、お客様拠点のバックアップ回線としてモバイルを利用する構成です。

WANモジュール及び回線に耐障害性があります。

以下のように品目を選択します。

• NPS
• WANモジュール WP-2
• WANアクセスWE-1及びモバイルバックアップオプション（お客様拠点ごとに1つ必要）
  • アクティブ側及びバックアップ側のモバイル回線を選択

※WE-2/WE-3を利用する拠点では、本構成を使用できません。
※網型専用線によってWANを構築する場合は、本構成を使用できません。

デュアルスターシングルエッジ（DR）

デュアルスターシングルエッジの親拠点機能を、それぞれ異なるリージョンのNPSに追加します。NPS全体にまたがる広域障害に対応する構成です。NPS及びWANモジュールに耐障害性があります。

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュールWP-2
• WANアクセスWE-1、WE-2またはWE-3（お客様拠点ごとに1つ必要）
  • 回線を1つ選択

※網型専用回線によってWANを構築する場合は、本構成を使用できません。

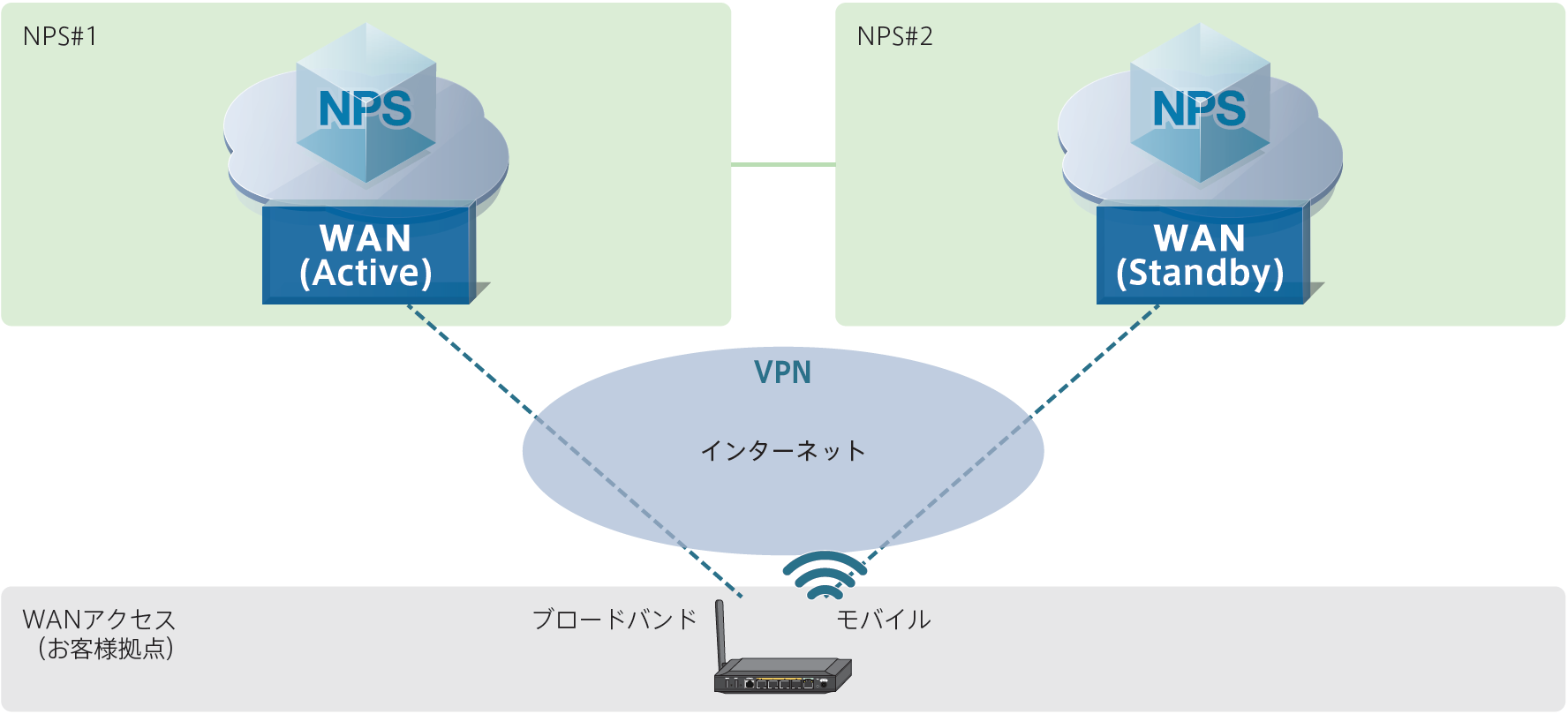

デュアルスターシングルエッジ（DR）（モバイルバックアップ）（受注停止）

デュアルスターシングルエッジ（DR）の構成に加え、お客様拠点のバックアップ回線としてモバイルを利用する構成です。NPS、WANモジュール、及び回線に耐障害性があります。

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュールWP-2
• WANアクセスWE-1及びモバイルバックアップオプション（お客様拠点ごとに1つ必要）
  • アクティブ側及びバックアップ側のモバイル回線を選択

※WE-2/WE-3を利用する拠点では、本構成を使用できません。
※網型専用線によってWANを構築する場合は、本構成を使用できません。

デュアルスターデュアルエッジ

1つのNPSにアクティブ・スタンバイのVPN親拠点機能を追加します。アクティブ側が障害などにより停止した場合は、自動的にスタンバイ側に切り替える構成です。WANモジュール、回線、及びサービスアダプタに耐障害性があります。

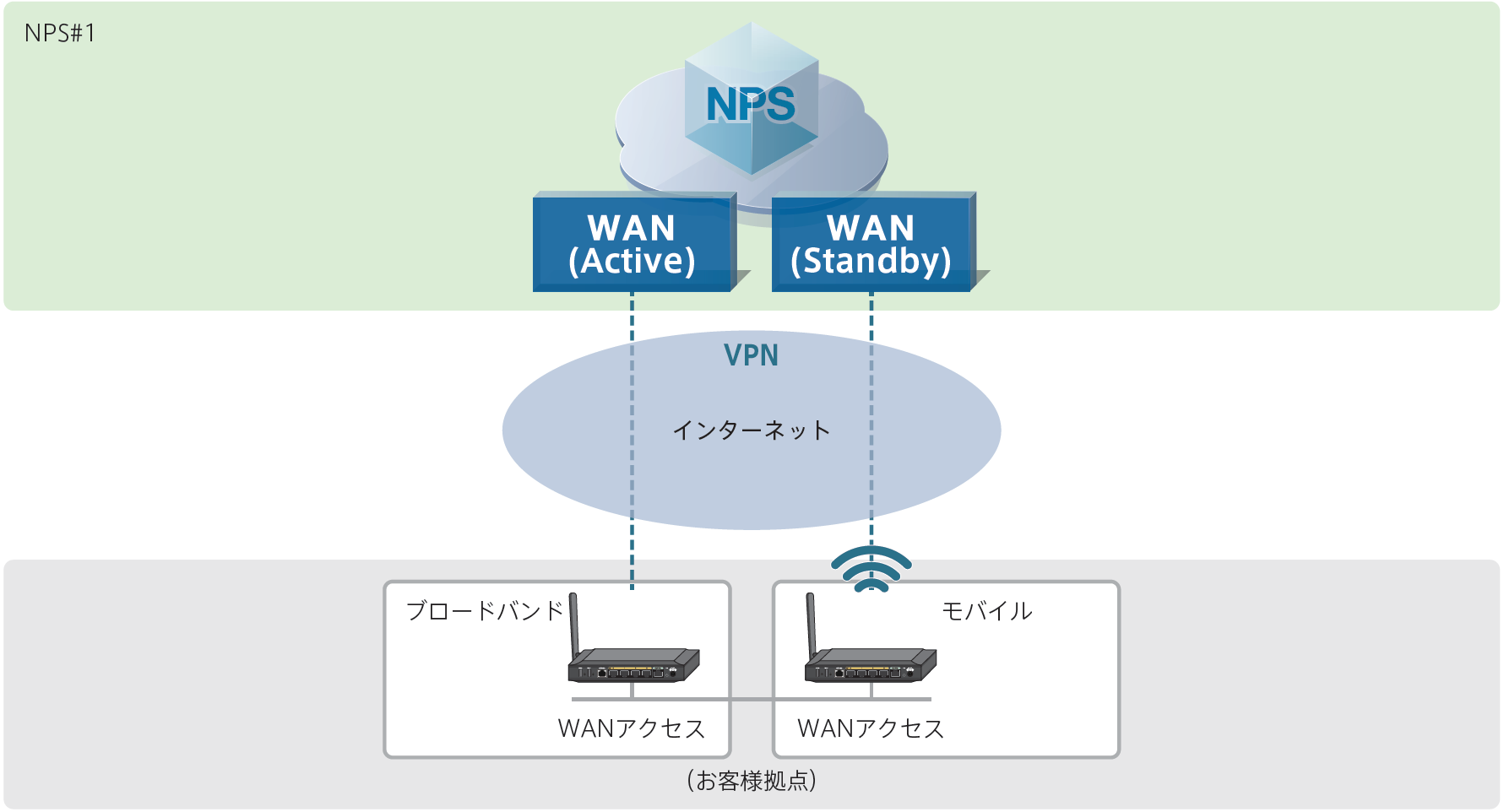

インターネットVPNによるデュアルスターデュアルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-2
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側及びバックアップ側の回線を選択

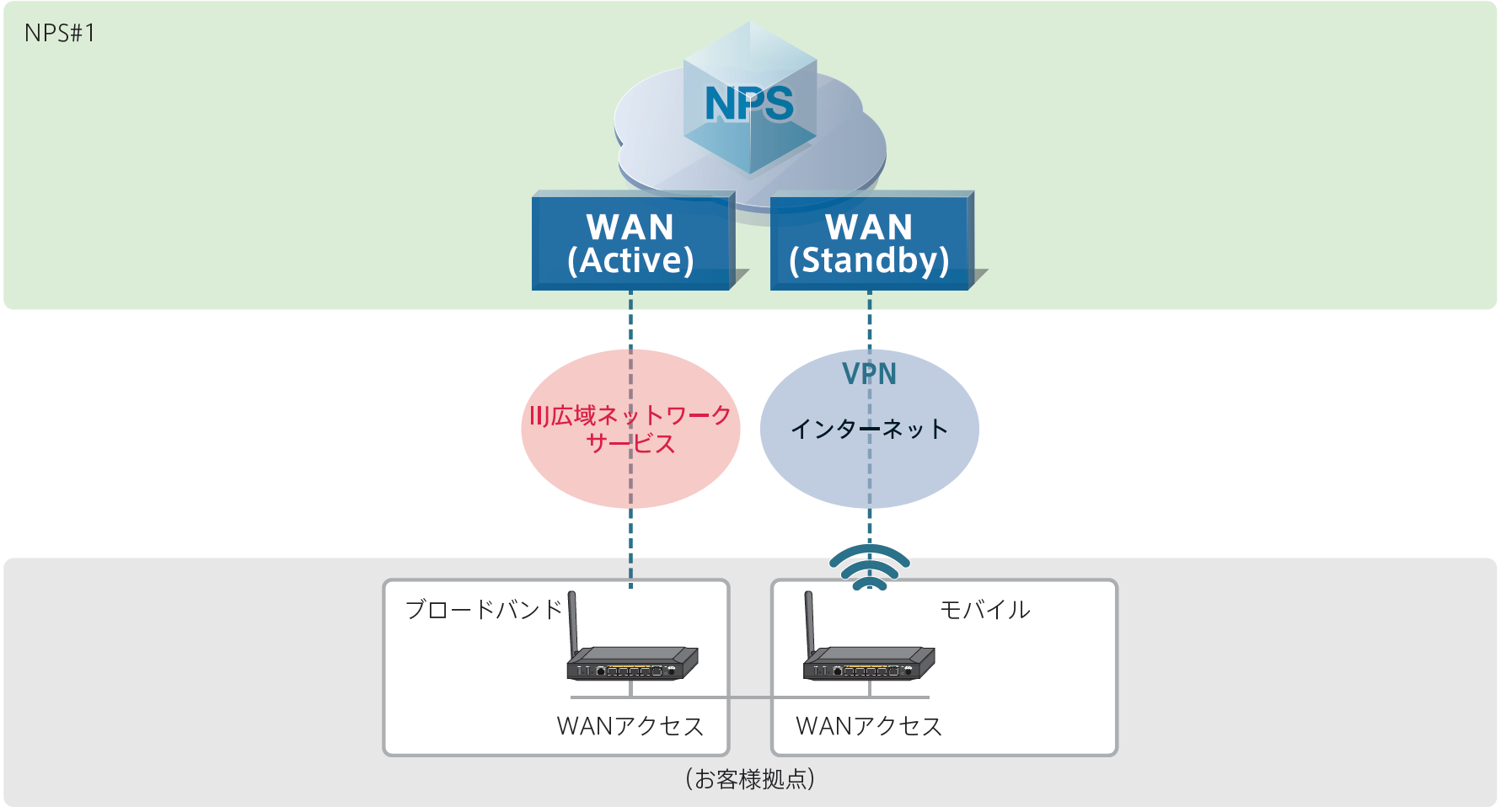

IIJ広域ネットワークサービス（網型専用線）及びインターネットVPNによるデュアルスターデュアルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-4
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側に閉域、バックアップ側の回線にベストエフォート回線またはモバイル回線を選択

IIJ広域ネットワークサービス（網型専用線）によるデュアルスターデュアルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-5
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側及びバックアップ側の回線に閉域を選択

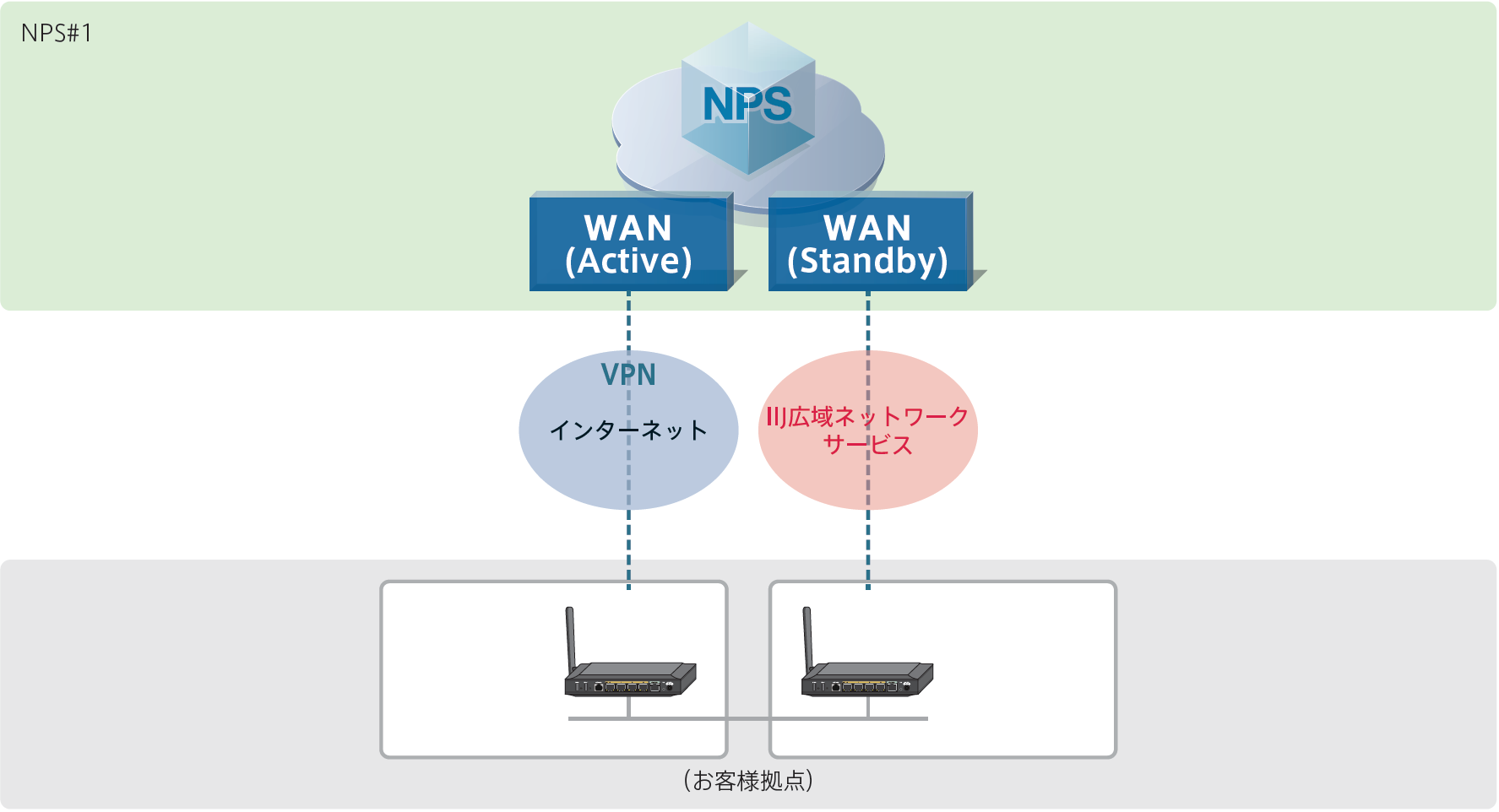

インターネットVPN及びIIJ広域ネットワークサービス（網型専用線）によるデュアルスターデュアルエッジ

以下のように品目を選択します。

• NPS
• WANモジュール WP-6
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側にベストエフォート回線またはモバイル回線、バックアップ側の回線に閉域を選択

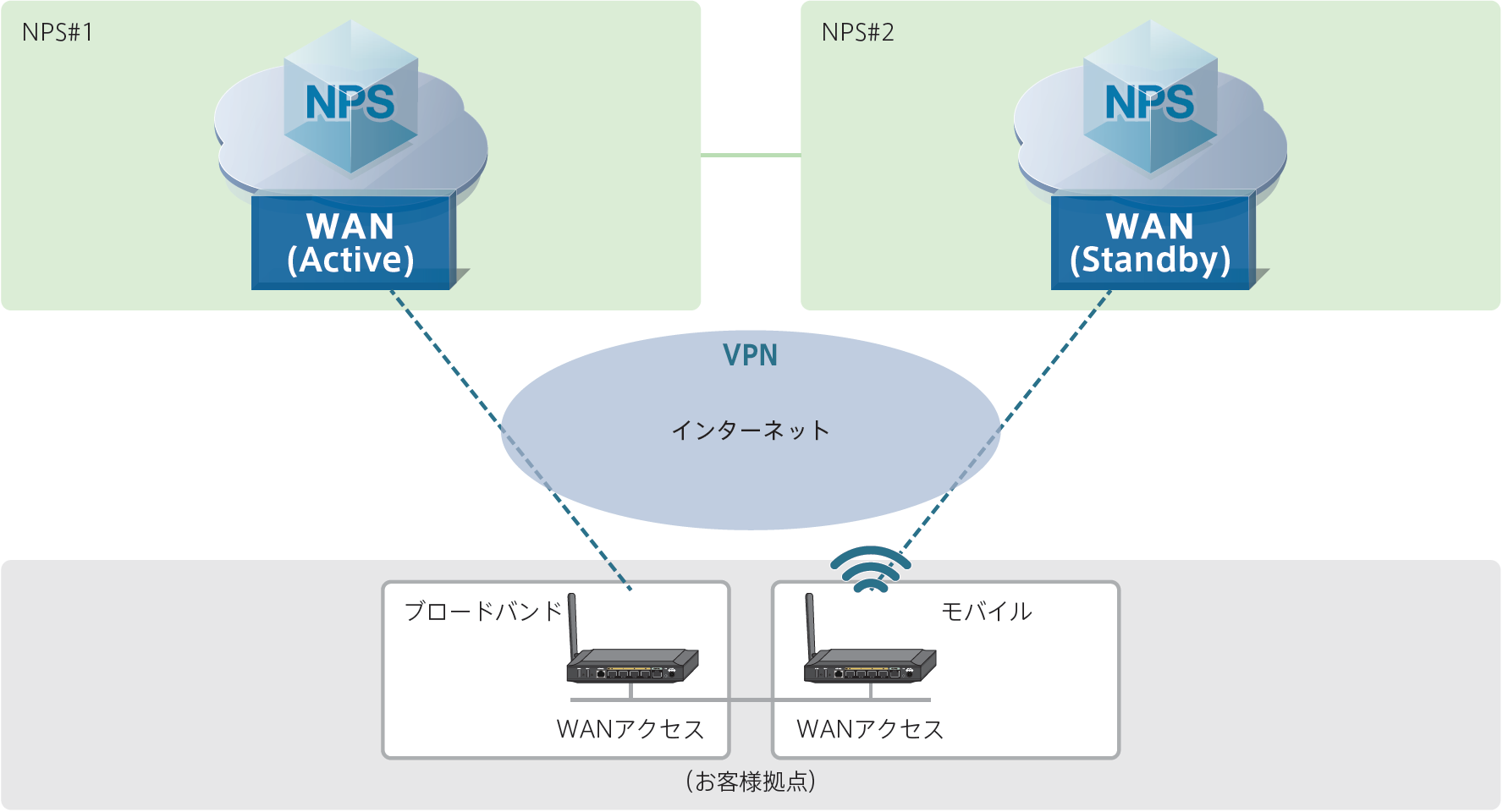

デュアルスターデュアルエッジ（DR）

デュアルスターデュアルエッジの親拠点機能をそれぞれ異なるリージョンのNPSに追加します。NPS全体にまたがる広域障害に対応する構成です。本サービス中、最も耐障害性の高い構成となります。

インターネットVPNによるデュアルスターデュアルエッジ

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュール WP-2
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側及びバックアップ側の回線を選択

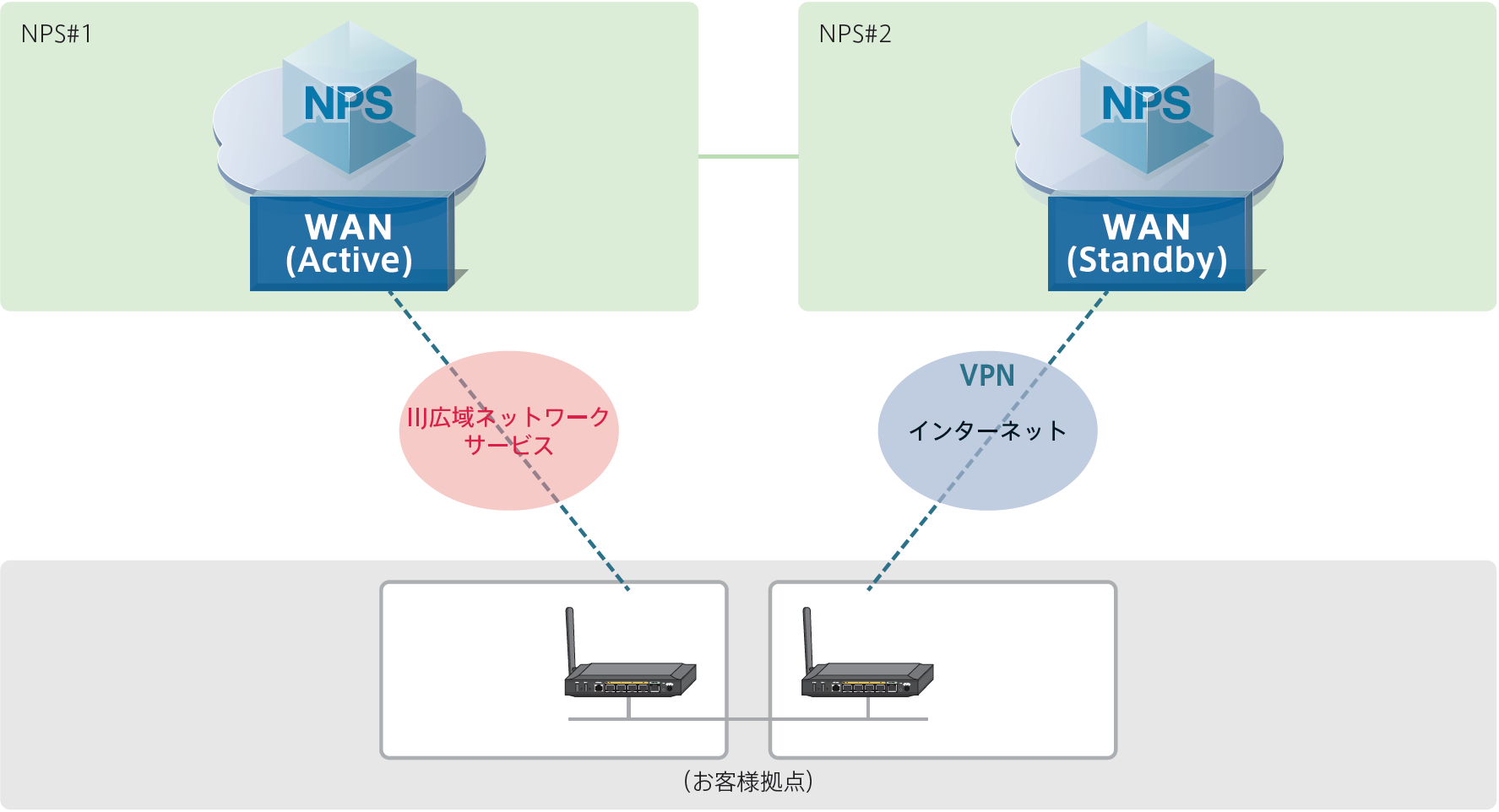

IIJ広域ネットワークサービス（網型専用線）及びインターネットVPNによるデュアルスターデュアルエッジ（DR）

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュール WP-4
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに1つ必要）
  • アクティブ側回線に、閉域、バックアップ側の回線にベストエフォート回線またはモバイル回線を選択

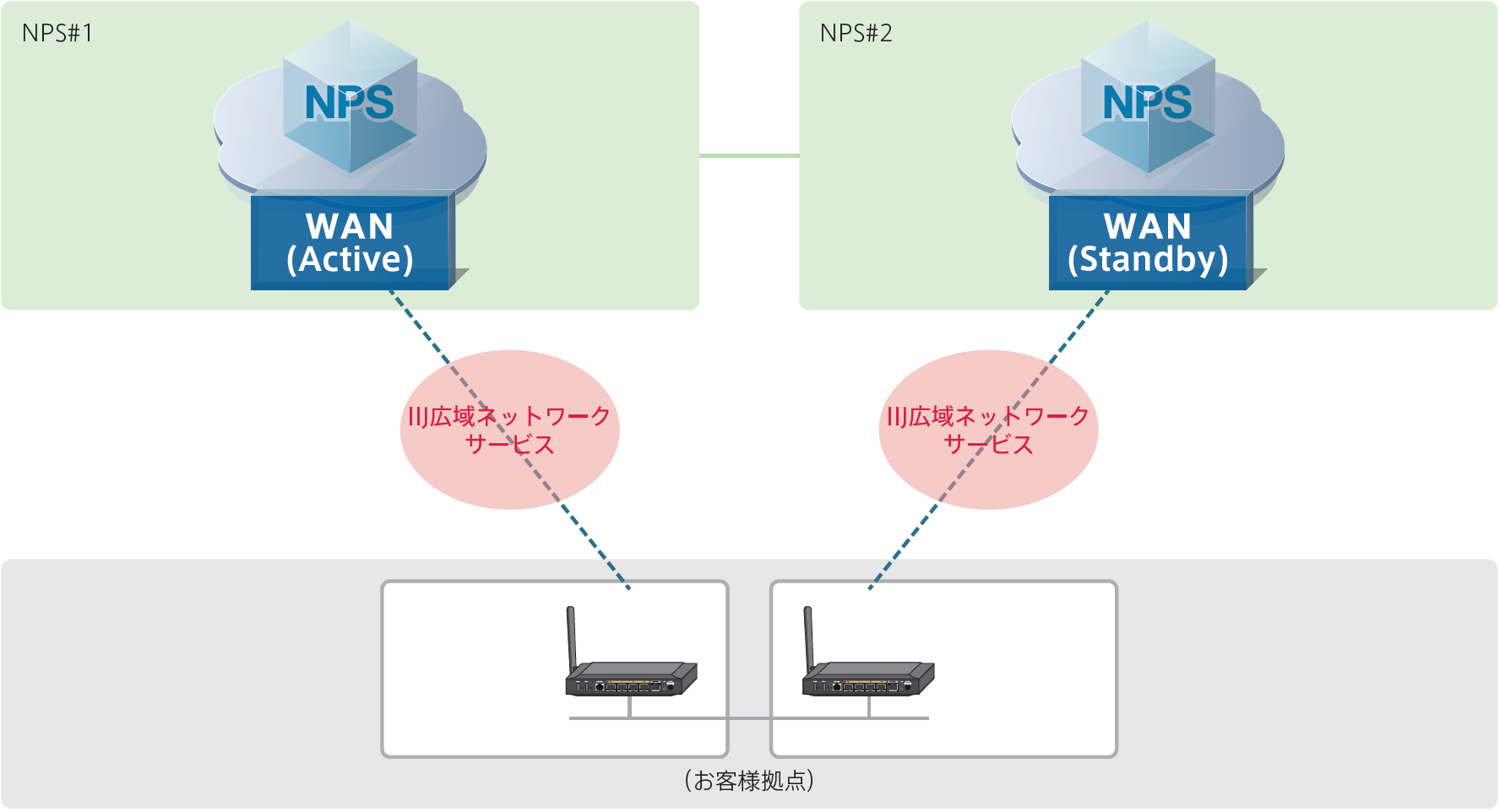

IIJ広域ネットワークサービス（網型専用線）によるデュアルスターデュアルエッジ（DR）

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュール WP-5
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに1つ必要）
  • 閉域を選択

インターネットVPN及びIIJ広域ネットワークサービス（網型専用線）によるデュアルスターデュアルエッジ（DR）

以下のように品目を選択します。

• NPS（2つ）
• NPS間接続オプション（NPSごとに1つ必要）
• WANモジュール WP-6
• WANアクセス WE-1、WE-2またはWE-3（お客様拠点ごとに2つ必要）
  • アクティブ側にベストエフォート回線またはモバイル回線、バックアップ側の回線に閉域を選択
