本機能はお客様拠点と本サービス間のIIJアクセスサービスを介した接続を提供します。

基本的な提供構成と仕様を示します。IIJアクセスサービス専用線は、シングル構成のみになります。

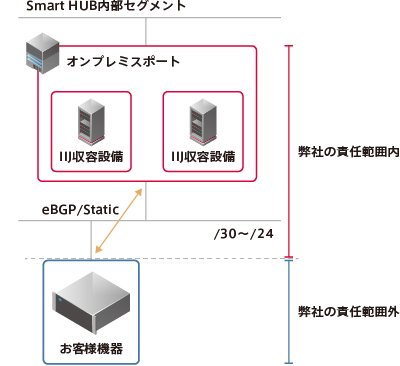

物理構成とインタフェース種類及び設定

ポート追加オプションの接続種別によりIIJアクセスサービス専用線を終端する設備が異なります。

IIJアクセスサービスを介して、お客様にIIJ収容スイッチのインタフェースを割り当てます。

• Smart HUBサービスの提供範囲はIIJアクセスサービスとの接続点までとなります。
• IIJの責任範囲はお客様拠点の機器との接続点までとなります。
• 接続先サービスのIPアドレス、およびプライベートバックボーン管理用IPアドレス（/24）への到達性を確保し、IIJ監視設備からの監視が行えるようルーティングを設定してください。
• スパニングツリー（STP）等で利用されるBPDUパケットを受信するとIIJ収容スイッチのインタフェースがDownし、自動復旧は行われません。L2ループとなる構成にしないでください。
• IIJ収容スイッチはstorm controlを設定しています。Broadcast/Multicastのパケットの合計値が弊社の指定する閾値を越えた場合はパケットを破棄します。
• インタフェースフラップが弊社の指定する閾値を越えて頻繁に発生する場合は、IIJ収容スイッチのインタフェースがDownします。自動復旧は行われません。
• MACアドレスは最大5つまで学習できます。
• お客様機器から通信が発生している場合に限り、IIJ収容スイッチはMACアドレスを学習します。
• IIJ収容スイッチのMACアドレステーブルの保持時間は2,400秒（40分）です。お客様の機器においてMACテーブルの更新を設定する場合、これより短い時間に設定することを推奨します。
• MTUは1,500バイトです。
• IIJアクセスサービスの仕様については、IIJアクセスサービスのサポート窓口または弊社営業担当までお問い合わせください。

提供データセンター

弊社設備とIIJアクセスサービス専用線で接続できるデータセンターは、以下のとおりです。

論理構成

• 本サービスとお客様ネットワークを相互接続します。
• ご契約ごとに論理接続を1つ提供します。
• IPv4アドレスでお客様のネットワークと接続できます。
• お客様のネットワークと本サービスを相互接続できるように、IPv4ルーティングができます。
• 「専用線：光」はシングル構成のみの提供となりますが、異なる「専用線：光」をご用意いただくことで冗長構成が可能です。

シングル構成

ルーティング構成

以下の条件に1つ以上合致する場合、お客様ルータとSHB間はダイナミックルーティングが必須となります。

• 接続先サービスにパブリック接続を含むかつ顧客側にインターネット接続がある
• 複数のSHBでマルチホーム構成を組む

スタティックルーティング

ダイナミックルーティング

BGPを利用して、お客様ルータと経路交換をします。

IIJアクセスサービスの冗長構成

シングル構成のIIJアクセスサービス専用線を複数組み合わせることで、冗長構成とすることも可能です。
その際の経路制御は、以下のとおり設定できます。
