次の情報が一覧されます。

受信ログの表示

過去に受信したHeartbeatログの受信数を棒グラフで表示します。(最大1ヶ月分)
集計区間の長さは表示する期間に応じ動的に決定します。
また、グラフでは「前後移動」「ズームイン/ズームアウト」の操作が可能です。

過去の履歴

イベントの履歴を参照できます。

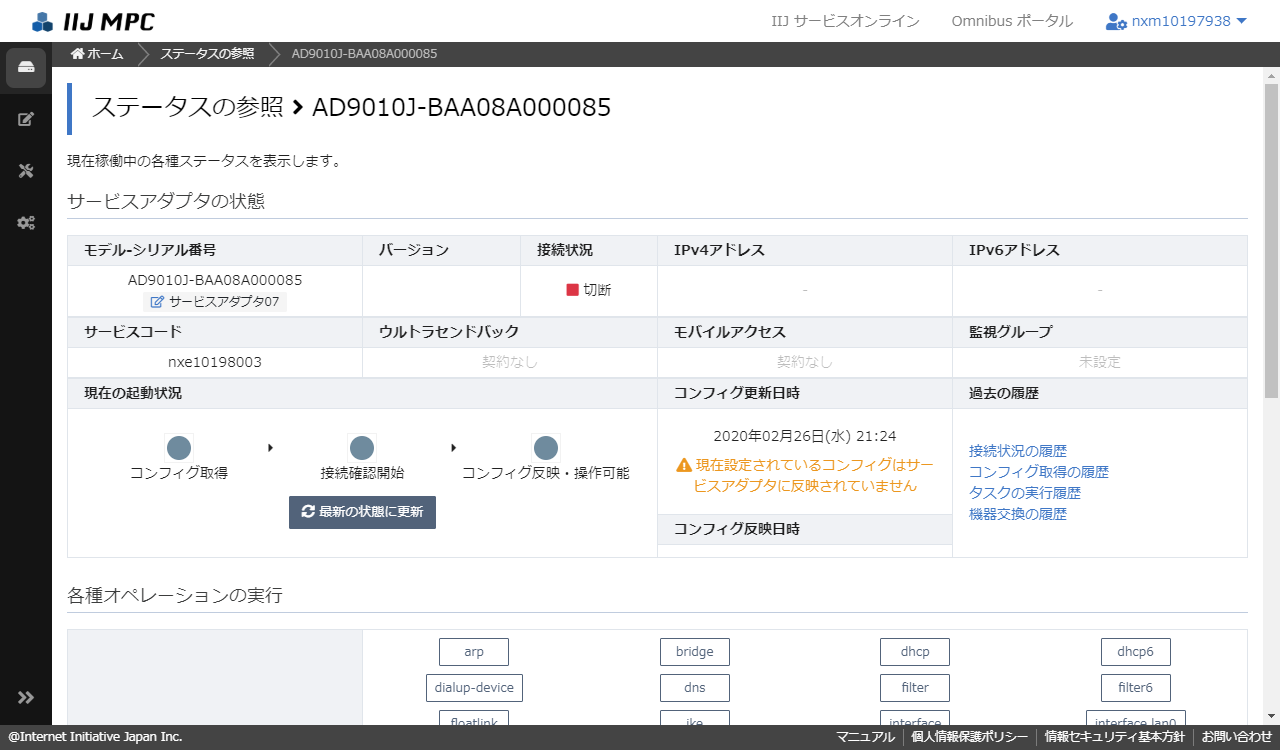

起動状況

「コンフィグ取得」、「接続確認開始」、「コンフィグ反映・操作可能」の一連のサービスアダプタ起動の流れを視覚的に確認できます。サービスアダプタとの接続性を確認できないときなど、トラブル解決の際に役立ちます。サービスアダプタが起動し、コンフィグを取得する度に、ランプの状態と時刻はリセットされます。
各起動状況の詳細は以下の通りです。

ご契約後、一度も接続されていないサービスアダプタの場合は、次のように表示されます。

サービスアダプタが正常に起動すると、次のように表示されます。

中継用接続設定

コラボサービスアダプタの場合、「SMF中継設定」の項目が表示されます。

SMF中継設定の設定

「設定」ボタンを押すと、中継用接続設定を変更できます。

「SMF中継サービスアダプタ」ではSMF中継を行うサービスアダプタを選択します。「選択」リンクを押すとSMF中継機能に対応したサービスアダプタの一覧が表示されます。

初めてゲートウェイ機器としてサービスアダプタを登録した場合、SMF中継機能を有効化するためにコンフィグ反映が必要になります。反映が必要な場合は「反映操作が必要です」と表示されるため、リンクより反映操作を行なってください。

そのほかのパラメータは機種によって以下のとおり異なります。

各項目は、コラボサービスアダプタに設定されているパラメータを元に指定します。

Cisco IOS

FortiGateシリーズ

SMF中継設定の削除

SMF中継設定を削除します。機材の管理としては未接続状態となり、コマンド等が実行できない状態となります。

接続テスト機能

SMF中継設定に登録した内容で機材に通信が可能かテストできます。すべてのテストに成功することを必ず確認してください。

「実行」を押すとテストを実施し、各プロトコルごとに成功・失敗を表示します。

テスト項目は以下のとおり機材ごとに異なります。

Cisco IOS

FortiGateシリーズ
