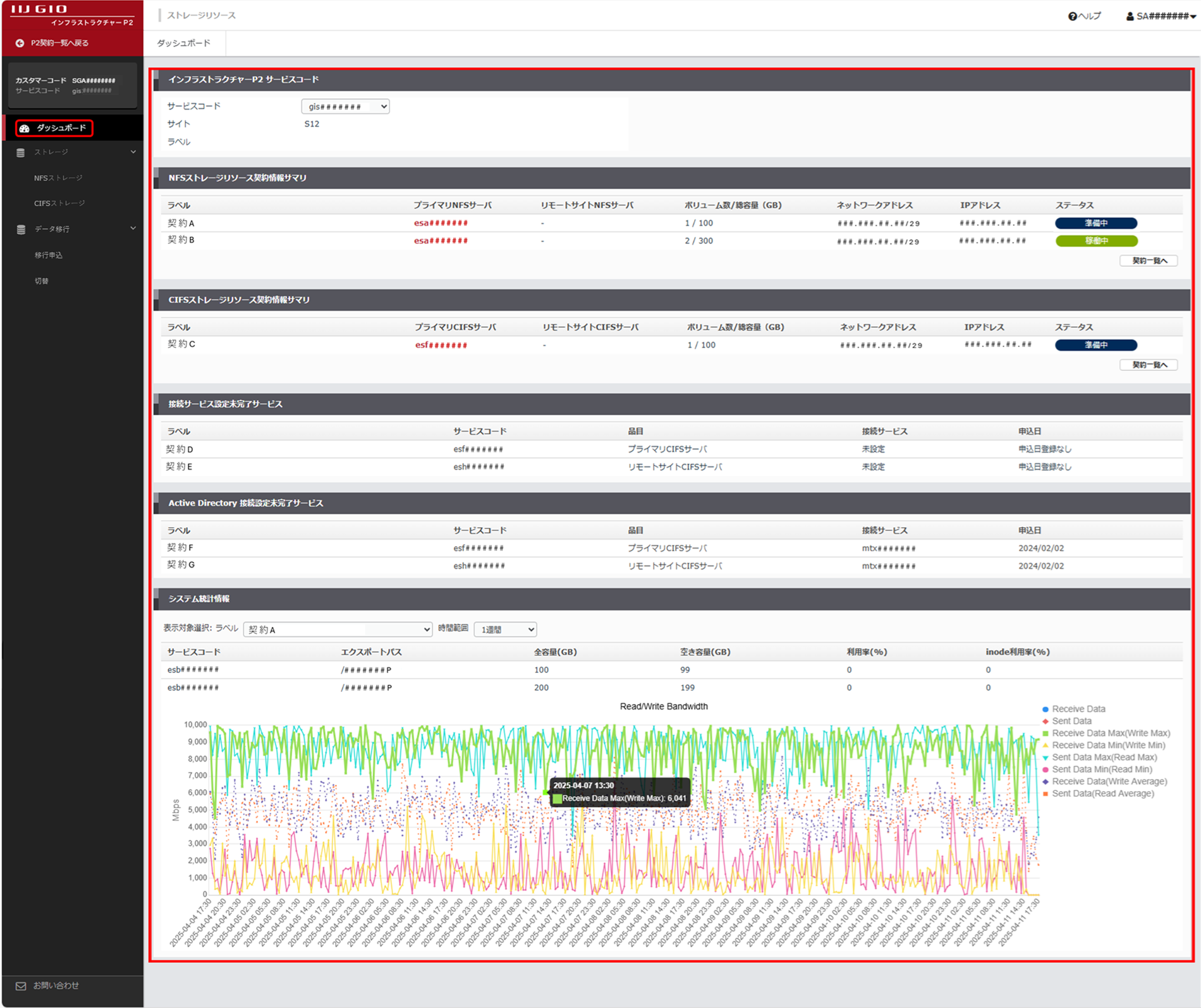

2.3 ダッシュボード

IIJ GIOインフラストラクチャーP2 ストレージリソースのコントロールパネルにログインすると、IIJ GIOインフラストラクチャーP2 ストレージリソースのコントロールパネルのダッシュボードが表示されます。

インフラストラクチャーP2 サービスコード

コントロールパネルで操作するIIJ GIOインフラストラクチャーP2 ストレージリソースの、以下の情報が表示されます。

項目内容
サービスコードご契約されているIIJ GIOインフラストラクチャーP2 ストレージリソースのサービスコードが表示されます
サイト

IIJ GIOインフラストラクチャーP2 ストレージリソースをご契約されている(プライマリ)サイトが表示されます

ラベルご契約時にお客様にて設定されたIIJ GIOインフラストラクチャーP2 ストレージリソースのラベルが表示されます
NFSストレージリソース契約情報サマリ

現在のNFSストレージのご契約情報の概要が表示されます。

【参考】

NFSストレージをご契約されている場合のみ表示されます。

項目内容
ラベルご契約時にお客様にて設定されたNFSストレージのラベルが表示されます
プライマリNFSサーバ

NFSストレージ プライマリNFSサーバのサービスコードが表示されます。「NFSストレージ契約」画面を表示するには、サービスコードをクリックします

リモートサイトNFSサーバ※1

NFSストレージ リモートサイトNFSサーバのサービスコードが表示されます

ボリューム数/総容量(GB)NFSストレージ NFSボリュームの数、及び容量の合計が表示されます
ネットワークアドレスNFSストレージ プライマリNFSサーバ、またはNFSストレージ リモートサイトNFSサーバ用接続ネットワークアドレスが表示されます
IPアドレスNFSストレージ プライマリNFSサーバ、またはNFSストレージ リモートサイトNFSサーバ用接続IPアドレスが表示されます
ステータス

NFSストレージ プライマリNFSサーバ、またはNFSストレージ リモートサイトNFSサーバの状態が表示されます

:準備中のため、ご利用になれません

:ご利用になれます

:問題が発生しているため、ご利用になれません

契約一覧へ「NFSストレージ契約」画面の「契約サービス一覧」を表示するには、「契約一覧へ」をクリックします

※1:NFSストレージ リモートサイトNFSサーバをご契約されている場合のみ表示されます。

CIFSストレージリソース契約情報サマリ

現在のCIFSストレージのご契約情報の概要が表示されます。

【参考】

CIFSストレージをご契約されている場合のみ表示されます。

項目内容
ラベルご契約時にお客様にて設定されたCIFSストレージのラベルが表示されます
プライマリCIFSサーバ

CIFSストレージ プライマリCIFSサーバのサービスコードが表示されます。「CIFSストレージ契約」画面を表示するには、サービスコードをクリックします

リモートサイトCIFSサーバ※1

CIFSストレージ リモートサイトCIFSサーバのサービスコードが表示されます

ボリューム数/総容量(GB)CIFSストレージ CIFSボリュームの数、及び容量の合計が表示されます
ネットワークアドレスCIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバ用接続ネットワークアドレスが表示されます
IPアドレスCIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバ用接続IPアドレスが表示されます
ステータス

CIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバの状態が表示されます

:設定未完了のため、ご利用になれません

:準備中のため、ご利用になれません

:Active Directory接続が設定未完了のため、ご利用になれません

:Active Directory接続の設定情報を反映中のため、ご利用になれません

:ご利用になれます

:問題が発生しているため、ご利用になれません

契約一覧へ「CIFSストレージ契約」画面の「契約サービス一覧」を表示するには、「契約一覧へ」をクリックします

※1:CIFSストレージ リモートサイトCIFSサーバをご契約されている場合のみ表示されます。

接続サービス設定未完了サービス

接続サービスが設定されていないNFSストレージ プライマリNFSサーバ、またはCIFSストレージ プライマリCIFSサーバの情報が表示されます。

項目内容
ラベルご契約時にお客様にて設定されたNFSストレージ、またはCIFSストレージのラベルが表示されます
サービスコード

NFSストレージ プライマリNFSサーバ、またはCIFSストレージ プライマリCIFSサーバのサービスコードが表示されます。「新規契約のお申し込み接続サービス設定」画面を表示するには、サービスコードをクリックします

品目「プライマリNFSサーバ」、または「プライマリCIFSサーバ」が表示されます
接続サービス「未設定」が表示されます
申込日NFSストレージ プライマリNFSサーバ、またはCIFSストレージ プライマリCIFSサーバを申し込んだ日付が表示されます
Active Directory接続設定未完了サービス

お客様のActive Directoryのドメインに参加させるための接続設定が行われていないCIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバの情報が表示されます。

項目内容
ラベルご契約時にお客様にて設定されたCIFSストレージのラベルが表示されます
サービスコード

CIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバのサービスコードが表示されます。「Active Directory接続設定」画面を表示するには、サービスコードをクリックします

品目「プライマリCIFSサーバ」、または「リモートサイトCIFSサーバ」が表示されます
接続サービス接続連携を行うIIJプライベートバックボーンサービス、またはプライベートルーティングが表示されます
申込日CIFSストレージ プライマリCIFSサーバ、またはCIFSストレージ リモートサイトCIFSサーバを申し込んだ日付が表示されます
システム統計情報

NFSストレージ プライマリNFSサーバ、またはCIFSストレージ プライマリCIFSサーバの統計情報を確認できます。

項目内容
表示対象選択システム統計情報を表示するNFSストレージ プライマリNFSサーバ、またはCIFSストレージ プライマリCIFSサーバのラベルを選択します
時間範囲システム統計情報を表示する時間範囲を以下の項目から選択します
  • 1日:5分間隔で取得したシステム統計情報を、直近1日の時間範囲でグラフ表示します
  • 1週間:5分間隔で取得したシステム統計情報から、30分単位で最大値、最小値、及び平均値を集計し、その結果を直近1週間の時間範囲でグラフ表示します
  • 1ヵ月:5分間隔で取得したシステム統計情報から、1時間単位で最大値、最小値、及び平均値を集計し、その結果を直近1ヵ月の時間範囲でグラフ表示します
  • 1年:5分間隔で取得したシステム統計情報から、1日単位で最大値、最小値、及び平均値を集計し、その結果を直近1年の時間範囲でグラフ表示します
CIFSサーバNetBIOS名※1CIFSストレージ プライマリCIFSサーバのNetBIOS名、及びIPアドレスが表示されます
サービスコードNFSストレージ NFSボリューム、またはCIFSストレージ CIFSボリュームのサービスコードが表示されます
エクスポートパス※2NFSストレージ NFSボリュームのエクスポートパスが表示されます
シェア名※1CIFSストレージ CIFSボリュームのプライマリボリュームシェア名が表示されます
全容量(GB)NFSストレージ NFSボリューム、またはCIFSストレージ CIFSボリュームの全容量が表示されます
空き容量(GB)NFSストレージ NFSボリューム、またはCIFSストレージ CIFSボリュームの空き容量が表示されます
利用率(%)NFSストレージ NFSボリューム、またはCIFSストレージ CIFSボリュームの利用率(%)が表示されます
inode利用率(%)NFSストレージ NFSボリューム、またはCIFSストレージ CIFSボリュームのiノード利用率(%)が表示されます
Read/Write Bandwidth

読み取り操作、及び書き込み操作の帯域幅が表示されます。「時間範囲」を「1日」に設定した場合は、以下のグラフが表示されます

  • Receive Data
  • Sent Data

「時間範囲」を「1週間」、「1ヵ月」、及び「1年」に設定した場合は、以下のグラフが表示されます

  • Receive Data Max(Write Max)
  • Receive Data Min(Write Min)
  • Sent Data Max(Read Max)
  • Sent Data Min(Read Min)
  • Receive Data(Write Average)
  • Sent Data(Read Average)

グラフの凡例をクリックすると、そのグラフは非表示になります。もう一度クリックすると、グラフが表示されます

※1:CIFSストレージ CIFSボリュームのシステム統計情報を確認している場合のみ表示されます。

※2:NFSストレージ NFSボリュームのシステム統計情報を確認している場合のみ表示されます。

【注意】

システム統計情報の表示はサービス提供のための補助情報です。データの完全性は保証されません。また、データ表示欠落は障害ではありません。
