アクティビティログ アーカイブ インターフェース

概要

本サービスでは、『Mobilityコンソール』が提供する「メニュー:アクティビティログ」では確認できない、過去に発生したアクティビティに対するアクティビティログを、アーカイブで提供します。

『アクティビティログ アーカイブ』では、閲覧日より前の日付のアクティビティログを、CSV形式のテキストファイルとして最大60日分を取得できます。閲覧当日のアクティビティログは、本インターフェースでは提供していません。アーカイブの更新はアクティビティの発生日の、翌日正午までに行われます。

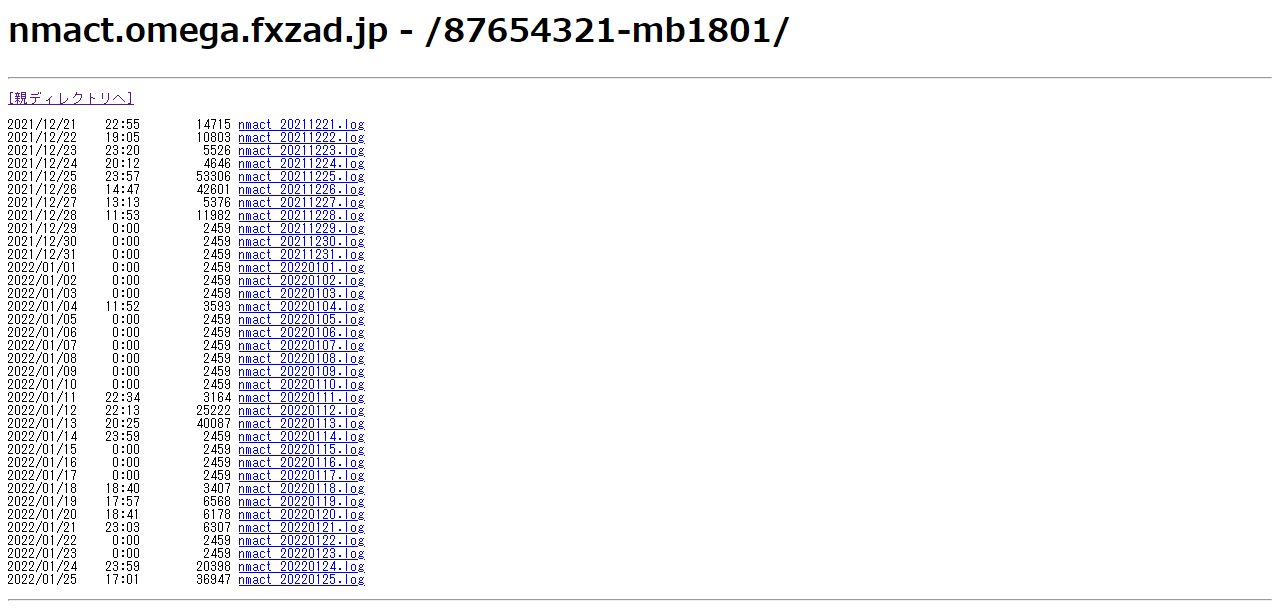

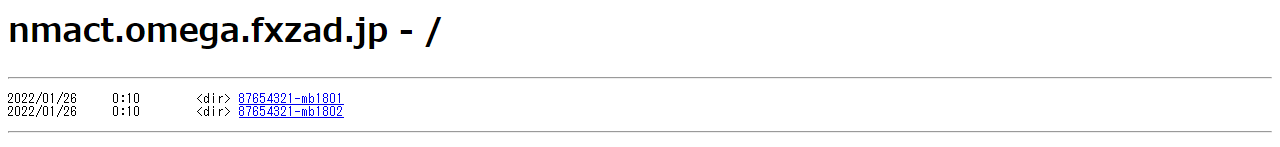

アクティビティログは『Mobilityサーバ』ごとに分割保管されています。更に、日付ごとに分割され、ファイル拡張子は「*.log」です。テキストエディタで閲覧できます。

アクティビティログの情報

『アクティビティログ アーカイブ』から入手可能なアクティビティログは、『Mobilityコンソール』で閲覧可能なアクティビティログのローデータで、より多くの情報が記録されています。ただし、本サービスで使用する情報は以下の表で定義するカラムに限定されます。その他記録されている情報については意味、及び内容共にサポートの対象外です。

カラム番号カラム名Mobilityコンソール上の対応カラム記載内容
1Date日付アクティビティが発生した日付です
2Time時刻アクティビティが発生した時刻です
3Eventイベント

イベントの種類です。『Mobilityコンソール』上とは表示言語が異なります

  • 接続(Connect)
  • 到達可能(Reachable)
  • 到達不能(Unreachable)
  • ローミング(Roaming)
  • 切断(Disconnect)
  • 統計情報(Statistics)
4Device ID-デバイスIDです
5Device Nameデバイス名デバイス名です
6User Nameユーザー名認証したユーザー名です
7POP Addressローカルアドレス『Mobilityサーバ』からみた『Secure Accessクライアント』の物理IPアドレスと通信ポートです。多くの場合、NATされたGWアドレスが表示されます
8Virtual Address仮想アドレス『Secure Accessクライアント』に払い出された仮想IPアドレスです
9Status- Time Connected (sec)経過時間接続してから切断するまでの時間です
10Status- Battery Remaining (%)-バッテリー残量です
30Networking- Total In TCP Bytes送信バイト数

『Mobilityサーバ』から見て受信したTCPパケット量です。『Mobilityコンソール』上ではUDPパケット量と合算して、『Secure Accessクライアント』視点の数字が表示されます

31Networking- Total Out TCP Bytes受信バイト数Mobilityサーバ』から見て送信したTCPパケット量です。『Mobilityコンソール』上ではUDPパケット量と合算して、『Secure Accessクライアント』視点の数字が表示されます
32Networking- Total In UDP Bytes送信バイト数『Mobilityサーバ』から見て受信したUDPパケット量です。『Mobilityコンソール』上ではTCPパケット量と合算して、『Secure Accessクライアント』視点の数字が表示されます
33Networking- Total Out UDP Bytes受信バイト数Mobilityサーバ』から見て送信したUDPパケット量です。『Mobilityコンソール』上ではTCPパケット量と合算して、『Secure Accessクライアント』視点の数字が表示されます
44Status- Terminate Reason切断の理由

VPNセッションの切断理由が数字で記録されます。数字に対応する理由は、「エラーコードの詳細」をご覧ください。例外的に「50」は明示的な意図どおりの切断イベントのコードであるため、エラーコードには掲載されていません

【参考】

契約の変更に伴いMobilityサーバを削減した場合、当該サーバに格納されていたアクティビティログ アーカイブは以下命名規則に則ったフォルダ名で提供します。

<Mobilityサーバ名>_<削減日>_Revoked

例:xxxxxxxx-mbxxxx_20231001_Revoked

当該フォルダ内のアクティビティログ アーカイブは60日間分のみ保持します。61日以降のデータは削除されるため、日を経るごとに取得可能なアクティビティログ アーカイブは減少します。

フォルダ内のアクティビティログ アーカイブが0件になった時点で、フォルダは削除されます。
