デバイスリンク画面

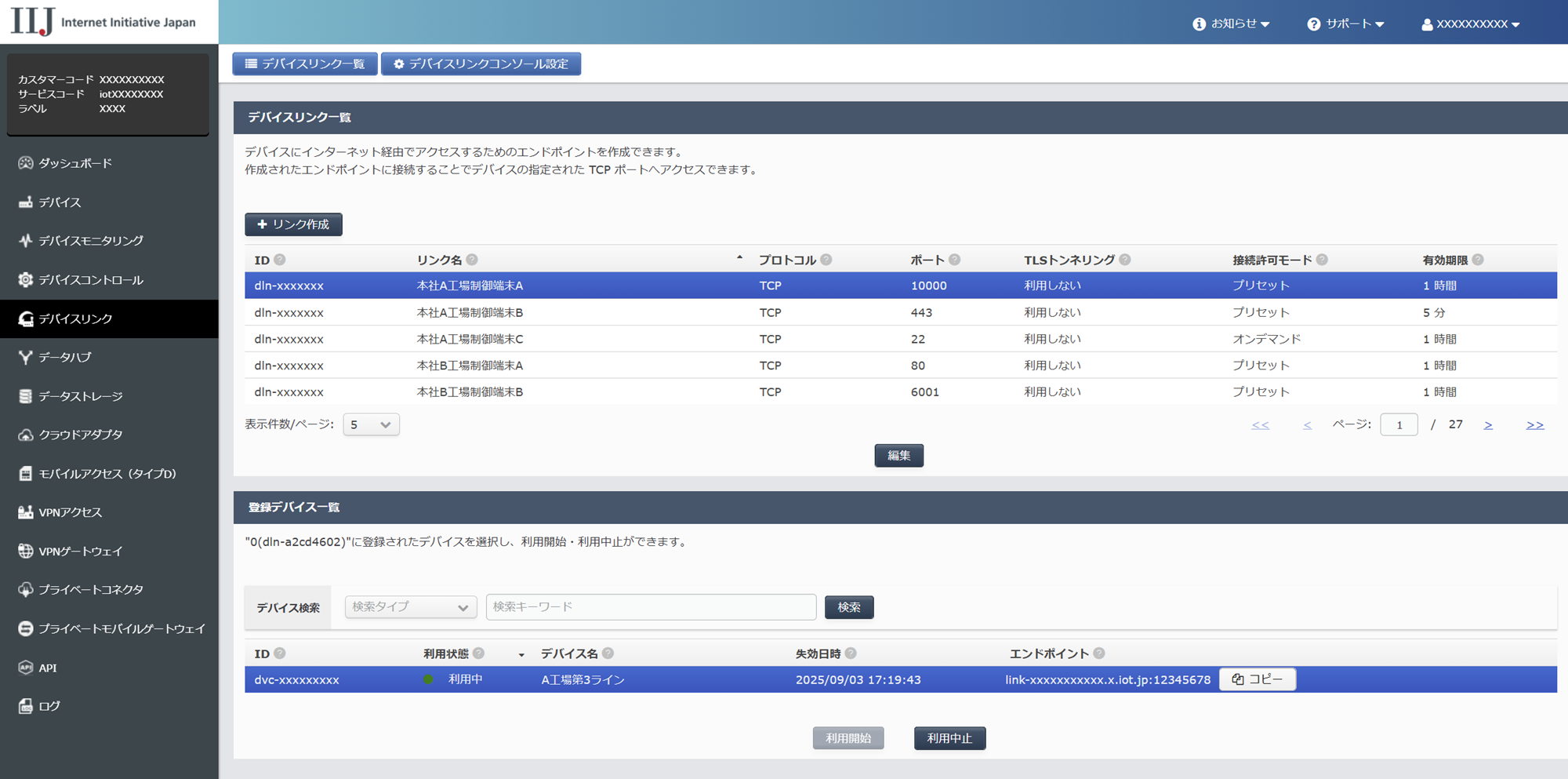

デバイスリンク一覧画面
デバイスリンク機能に対する操作や利用状況の確認ができます。
デバイスリンク一覧
| 「リンク作成」ボタン | リンクの新規作成画面に遷移します。 |
|---|---|
| ID | デバイスリンク設定に割り当てられている ID を表示します。 |
| リンク名 | 登録された設定の名称を表示します。 |
| プロトコル | 接続先のプロトコルを表示します。 |
| ポート | 接続先となるデバイスのポート番号を表示します。 |
| TLSトンネリング | IoTサービス による TLS 暗号化を利用しているか表示します。 |
| 接続許可モード | 設定した接続許可モードが表示されます。 接続許可モードは、下記の設定画面の説明項目をご覧ください。 |
| 有効期限 | 登録された有効期限を表示します。 |
| 「編集」ボタン | 選択した設定内容を編集する「設定編集」画面に遷移します。 |
登録デバイス一覧
| ID | デバイスに割り当てられている ID を表示します。 |
|---|---|
| 利用状態 | デバイスリンクの利用状態を表示します。 |
| デバイス名 | 登録されたデバイス名を表示します。 |
| 失効日時 | デバイスリンクが失効する日時を表示します。 |
| エンドポイント | クライアントから接続するエンドポイントを表示します。 |
| 「利用開始」ボタン | 利用開始確認ダイアログを表示します。 |
| 「利用中止」ボタン | 利用中止確認ダイアログを表示します。 |

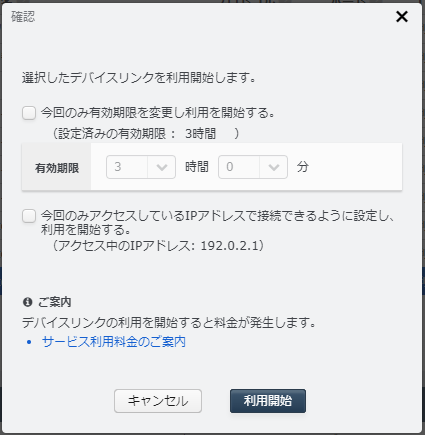

利用開始確認ダイアログ
| 有効期限変更チェックボックス | チェックを付けることでその有効化に限り、有効期限を変更できます。 |
|---|---|
| 有効期限 | デバイスリンクを利用する有効期限を指定します。 |
| 接続元設定変更チェックボックス | チェックを付けることでその有効化に限り、現在接続中の端末グローバル IP アドレスのみ接続を許可するように変更できます。 なお、このチェックボックスは、接続許可モードがプリセットの時のみ表示されます。 |
| 「利用開始」ボタン | 指定されたデバイスでデバイスリンクの利用を開始します。 |
| 「キャンセル」ボタン | 操作を中断し、ダイアログを閉じます。 |

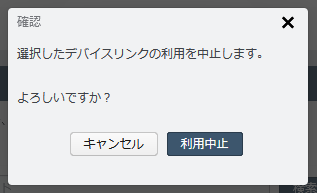

利用中止確認ダイアログ
| 「キャンセル」ボタン | 操作を中断し、ダイアログを閉じます。 |
|---|---|
| 「利用中止」ボタン | 指定されたデバイスでデバイスリンクの利用を中止します。 |

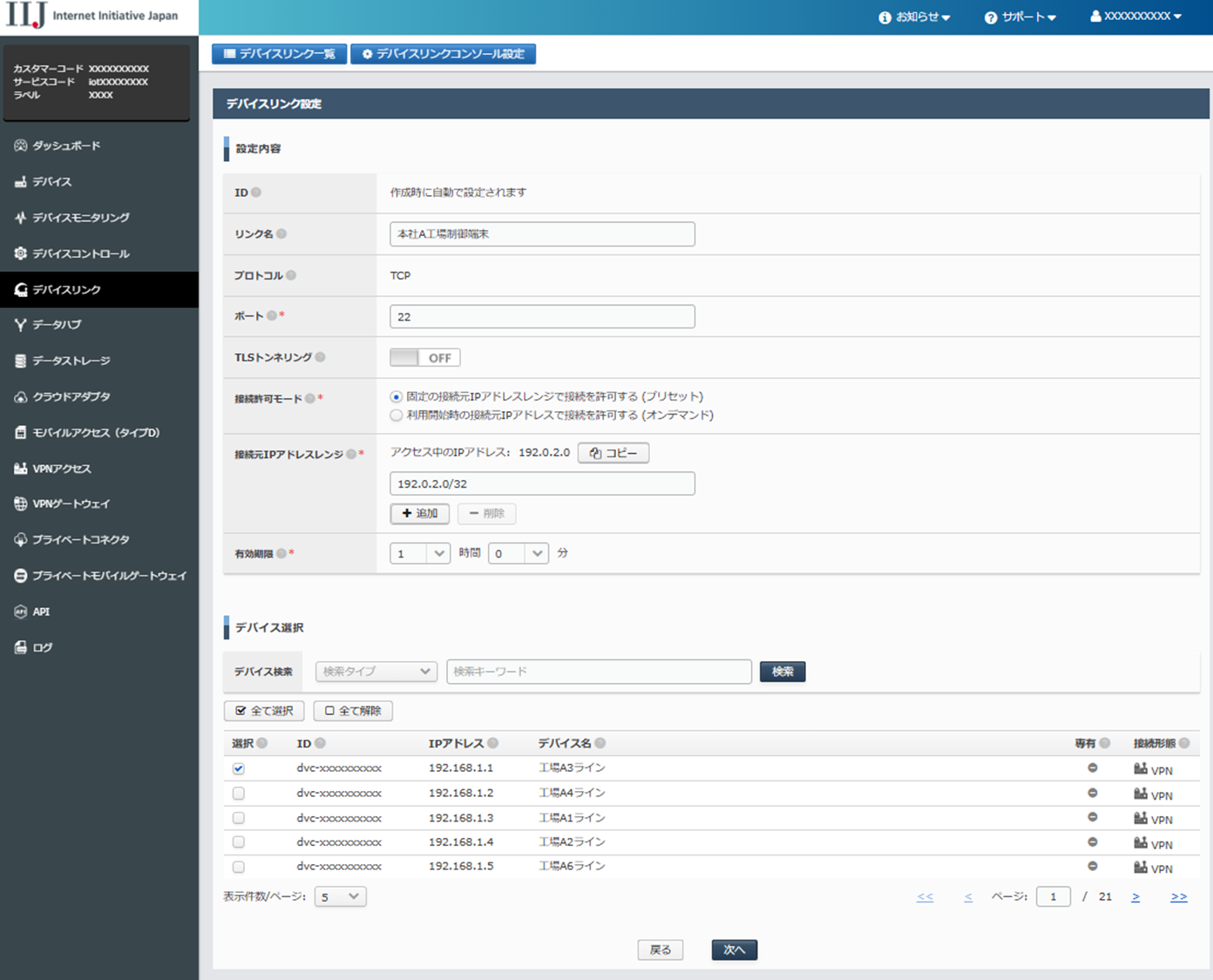

設定作成／編集画面
デバイスリンク設定
| ID | ID はシステムにより自動的に割り当てられます。 | ||||
|---|---|---|---|---|---|
| リンク名 | 設定の名称を入力します。 | ||||
| プロトコル | 接続先デバイスのプロトコルを選択します。「TCP」固定です。 | ||||
| ポート | 接続先デバイスのポート番号を入力します。 | ||||
| TLSトンネリング | IoTサービス による TLS 暗号化を利用するかを選択します。 | ||||
| 接続許可モード | 有効化したデバイスリンクへ接続するクライアントの許可方法を以下から選択します。
| ||||
| 接続元IPアドレスレンジ | 接続元となるクライアントの IP アドレスをネットワークアドレス指定（/24 ～ /32）で3つまで入力できます。 接続許可モードにて「オンデマンド」を指定した場合は表示されません。 | ||||
| 有効期限 | デバイスリンクを利用する有効期限を指定します。 |
デバイス選択
デバイスリンクを利用するデバイスを選択します。
操作
| 「戻る」ボタン | 入力内容を破棄し「デバイスリンク一覧」画面に戻ります。 |
|---|---|
| 「保存」ボタン | 「デバイスリンク設定内容確認」画面に遷移します。 |
| 「削除」ボタン | 該当設定を削除します。 |

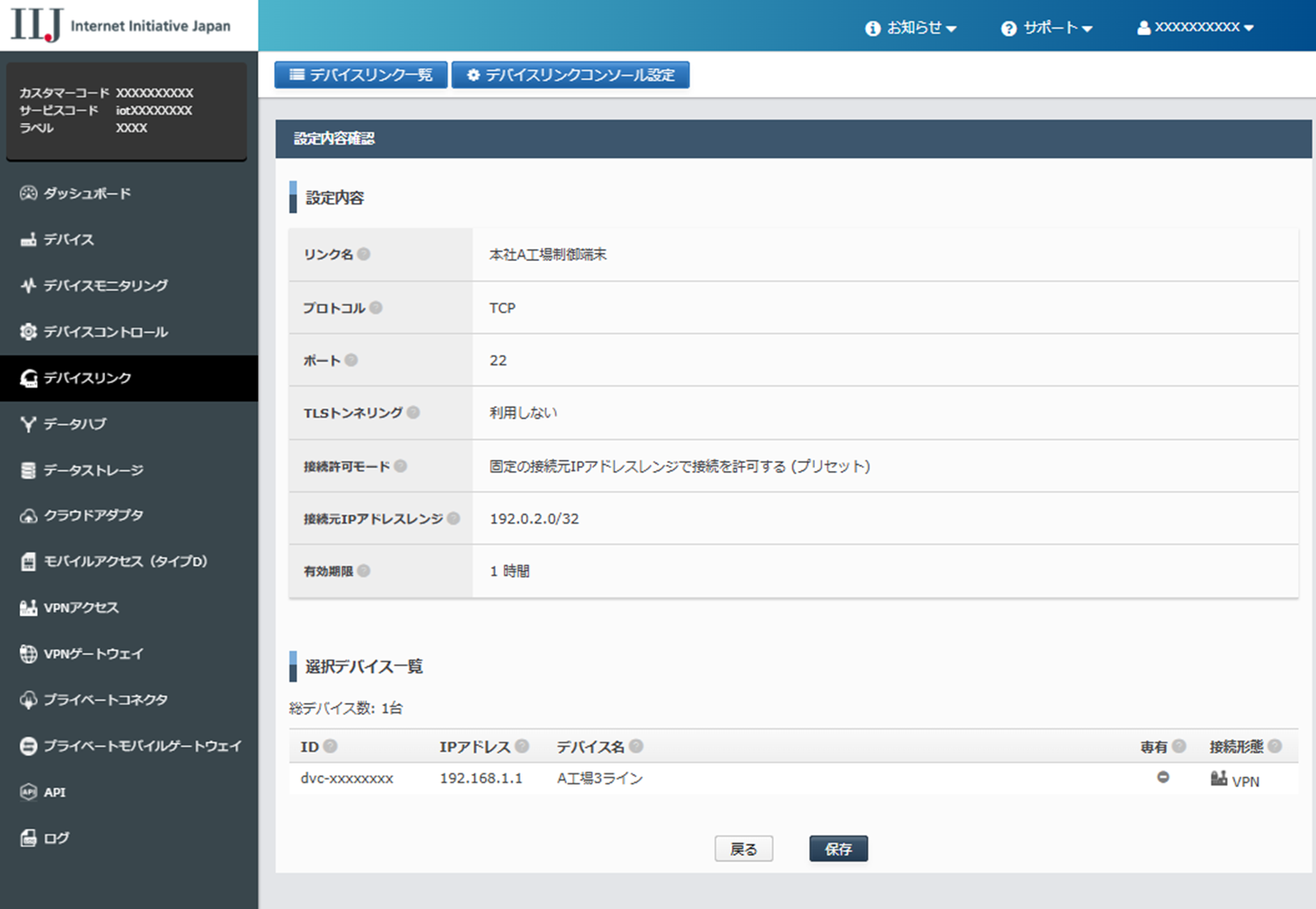

デバイスリンク設定確認画面
設定内容確認
| 設定内容 | 指定された設定内容を表示します。 |
|---|---|
| 選択デバイス一覧 | 選択されたデバイスの一覧を表示します。 |
| 「戻る」ボタン | 設定画面に戻ります。 |
| 「保存」ボタン | 設定を保存します。 |
