ワークフローの構成
ワークフローは、障害対応や問い合わせ対応など、一連の流れを持った業務を可視化したフロー図です。

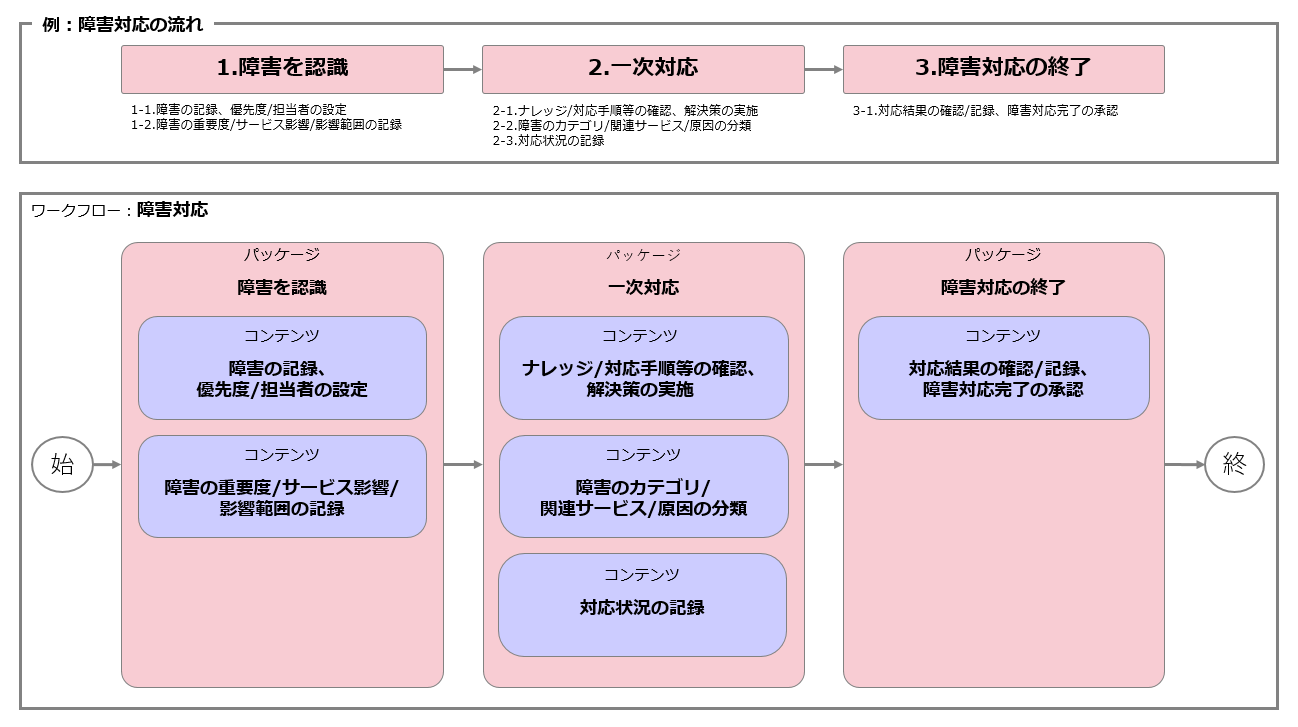

ワークフローは、パッケージ、または、パッケージとコンテンツの、オブジェクトで構成されます。
パッケージ、コンテンツ
構成要素 | 説明 |
---|---|
パッケージ |
|
コンテンツ |
|
※1:チケットにワークフローを適用した後、ステータスで進捗管理できるようになります。
チケット管理の画面では下図のような構成で表示されます。

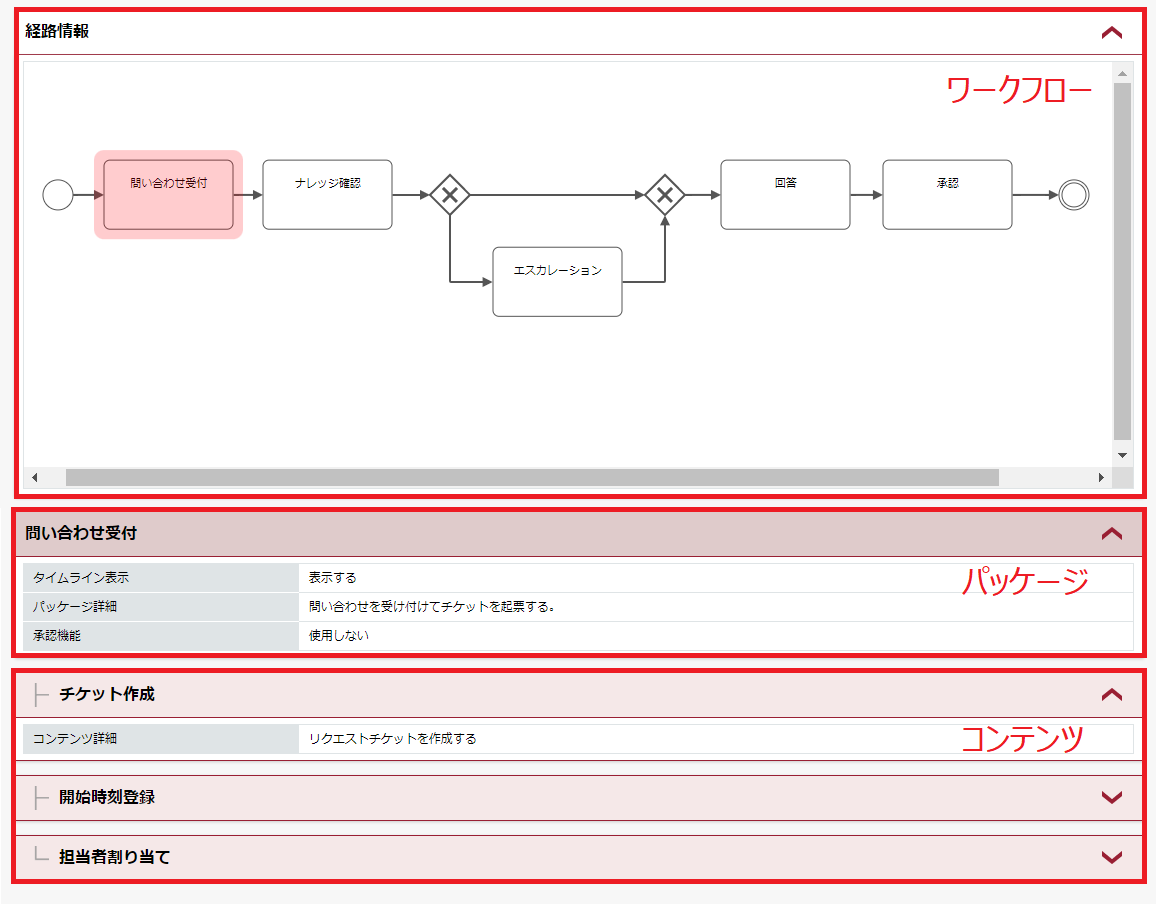

【コンテンツあり】

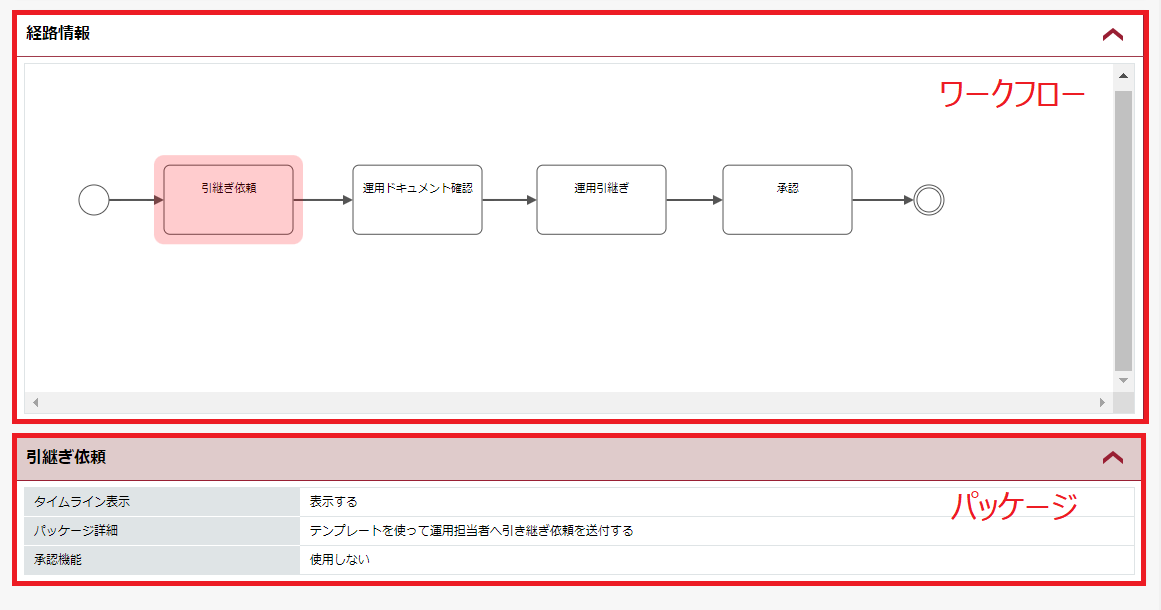

【コンテンツなし】
オブジェクト
フロー図は、下記のオブジェクトを使用して記載します。
オブジェクト名 | 基本形状 | 説明 |
---|---|---|
開始 | ワークフローの始点です | |
終了 | ワークフローの終点です | |
パッケージ |
| |
排他分岐 | ワークフロー内でどちらかのパッケージのみを実行したい場合(OR条件)に使用します | |
並行分岐 | ワークフロー内で同時に両方のパッケージを実行したい場合(AND条件)に使用します | |
フロー | オブジェクトとオブジェクトを結合します |
